현대 산업 자동화 시스템의 심장부인 제어반(Control Panel)을 설계할 때, 엔지니어는 항상 두 가지 핵심 과제에 직면합니다. 바로 한정된 공간과 안정적인 전원 공급입니다.

모든 핵심 부품(PLC, HMI, 센서 등)이 멈추지 않고 동작하기 위해서는 신뢰할 수 있는 전원이 필수적입니다.

오늘 소개할 민웰(Mean Well)의 MDR 시리즈는 이러한 현장의 요구에 가장 합리적인 해답을 제시하는 경제형 DIN 레일 파워 서플라이입니다.

본 포스트에서는 민웰이라는 기업의 신뢰성을 시작으로, MDR 시리즈가 왜 수많은 산업 현장에서 표준처럼 사용되는지 그 기술적 특과 장점을 알아보겠습니다.

1. 민웰(Mean Well)의 표준품 전략

특정 제품을 신뢰하기 위해서는 먼저 그 제품을 만든 기업을 이해해야 합니다. 1982년 설립된 민웰은 '표준형 전원 공급 장치(Standard Power Supply)' 분야에만 집중해 온 글로벌 전문 기업입니다.

주목할 점은, 민웰이 전 세계 DC 파워 서플라이 시장에서 최상위권의 점유율을 차지하면서도 매출의 99%를 자체 브랜드 '표준품(Standard Product)'에서 창출한다는 사실입니다.

이는 특정 대형 고객사의 주문(ODM/OEM)에 의존하는 것이 아니라, 전 세계 수많은 고객의 보편적인 요구를 충족시키는 제품을 공급한다는 의미입니다.

이러한 '표준품 중심 전략'은 엔지니어에게 다음과 같은 명확한 가치를 제공합니다.

민웰 제품을 선택하는 것은 단순히 부품 하나를 구매하는 것을 넘어, 장기적인 '예측 가능성'과 '안정성'을 확보하는 전략적 결정이 됩니다.

2. DIN 레일 환경의 두 가지 과제: '공간'과 '열'

MDR 시리즈는 제어반의 표준 골격인 'DIN 레일'에 장착되도록 설계되었습니다. 이 환경은 두 가지 근본적인 제약, '공간 효율성'과 '열 관리'를 요구합니다.

1. 공간 효율성 (초소형·슬림 설계)

제어 시스템이 복잡해질수록 더 많은 모듈이 필요하지만 제어반의 크기는 한정되어 있습니다. MDR 시리즈는 폭을 최소화한 슬림 및 초소형 디자인을 채택했습니다.

이는 귀중한 DIN 레일 공간을 절약하여 더 많은 기능을 집적하거나, 전체 제어반의 크기를 줄여 원가 절감에 직접적으로 기여합니다.

2. 열 관리 (Fanless 설계)

고밀도로 집적된 부품은 '열'을 발생시키며, 과열은 시스템 고장의 주된 원인입니다. 기계식 냉각 팬(Fan)은 먼지, 진동에 취약하며 그 자체가 잠재적인 고장 지점이 됩니다.

MDR 시리즈는 최대 91%에 달하는 높은 에너지 효율을 통해 전력 손실, 즉 발열 자체를 최소화합니다. 이를 통해 팬이 없는 '자연 공랭식(Fanless)' 설계를 구현하여 시스템의 장기적인 신뢰성과 내구성을 극대화했습니다.

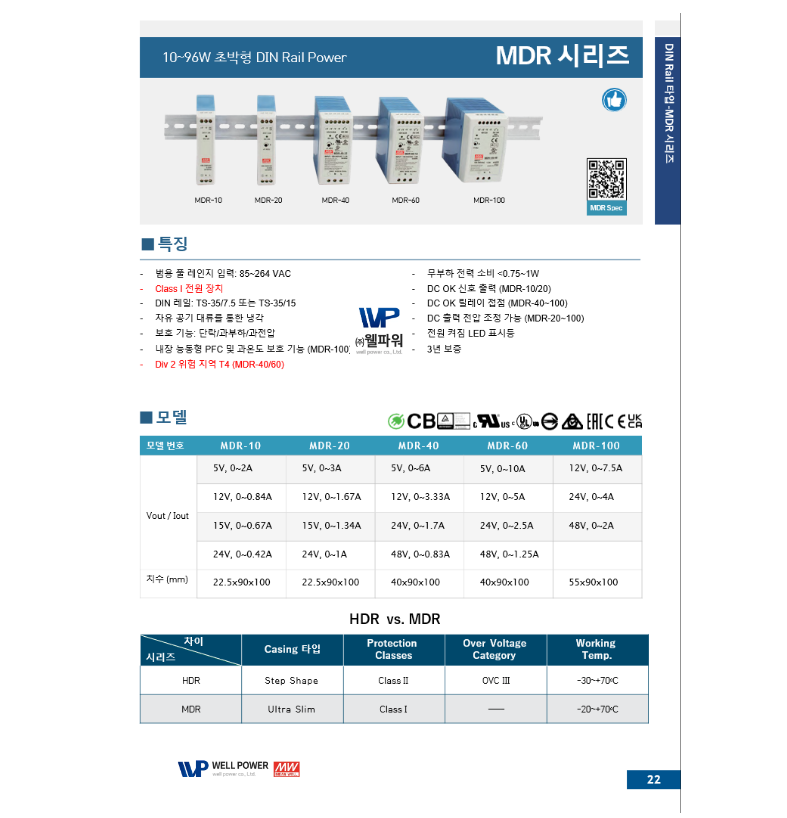

3. MDR 시리즈 핵심 기능 분석

MDR 시리즈는 "산업 현장의 필수 성능을 합리적인 비용으로 제공하는 경제형 DIN 레일 파워"로 명확히 포지셔닝됩니다.

범용성 높은 입출력: 전 세계 모든 전력 환경에 대응하는 유니버설 AC 입력(85~264VAC)과 10W부터 100W(96W) 용량, 5V, 12V, 24V, 48V 등 가장 보편적인 산업용 DC 출력을 완벽하게 지원합니다.
낮은 무부하 소비 전력: 특히 주목할 점은 1W 미만(<0.75W 또는 <1W)의 매우 낮은 무부하(No-load) 소비 전력입니다. 이는 24시간 365일 가동되는 산업 설비에서 장비가 대기 상태일 때의
에너지 낭비를 최소화하여, 총 소유 비용(TCO) 절감 및 기업의 ESG 경영에 실질적으로 기여합니다.
견고한 보호 회로: 단락(SCP), 과부하(OLP), 과전압(OVP), 과온도(OTP) 등 포괄적인 보호 회로를 내장하고 있습니다. 특히 과부하 보호는 단순히 전원을 차단하는 것이 아닌,
'정전류 제한(Constant Current Limiting)' 방식으로 동작하여 과부하 원인이 제거되면 자동으로 정상 복귀합니다. 이는 시스템의 가동 시간(Uptime)을 높이는 중요한 기능입니다.

4. 시스템 진단을 위한 'DC OK' 신호의 정교한 활용

안정적인 시스템 운영을 위해, 전원 공급 장치의 상태를 상위 시스템(예: PLC)이 감시하는 것은 매우 중요합니다. MDR 시리즈는 이 'DC OK' 진단 기능을 모델의 용량과 예상 적용 분야에 맞춰 정교하게 차별화했습니다.

Active Signal (MDR-20): 20W 모델은 '액티브 신호' 방식을 채택했습니다. 이는 PLC의 디지털 입력(DI) 포트에 직접 연결하여 로직 레벨로 "파워 정상" 상태를 감지하는 데 최적화된 가장 경제적인 모니터링
방식입니다.
Relay Contact (MDR-60, MDR-100): 60W, 100W의 상위 모델은 '릴레이 접점(Relay Contact)' 방식을 제공합니다. 이는 전기적으로 절연된 무전압 접점(Dry Contact)으로, PLC 입력은 물론 경광등, 알람,
부저 등 다양한 외부 장치를 직접 구동할 수 있어 훨씬 높은 설계 유연성을 제공합니다.

이는 각 용량대에 맞는 시장의 요구를 정확히 파악하여 기능 세트를 최적화한, 민웰의 정교한 제품 기획력을 보여주는 부분입니다.

5. 가장 합리적이고 지능적인 선택

민웰의 DIN 레일 포트폴리오(MDR, HDR, NDR, SDR 등)는 각기 다른 시장의 요구를 정밀하게 공략하도록 설계된 생태계입니다. 이 안에서 MDR 시리즈의 역할은 명확합니다. 가장 넓은 주류 시장을 위한,
고신뢰성·고효율의 경제적인 주력 제품입니다.

결론적으로, 민웰 MDR 시리즈는 세계적인 제조사의 신뢰성을 바탕으로, 산업 현장에서 요구하는 필수 기능과 높은 에너지 효율, 그리고 초소형 설계를 합리적인 비용으로 완벽하게 구현한 솔루션입니다.

성능과 가치를 모두 중시하는 대부분의 산업 자동화, 통신, 빌딩 제어 애플리케이션에 있어 MDR 시리즈는 가장 합리적이고 지능적인 선택이 될 것입니다.

[시스템 설계를 위한 선택 체크리스트]

MDR 시리즈 도입을 검토 중인 엔지니어를 위해 간단한 선택 체크리스트를 제공합니다.

총 전력 예산 산정: 연결할 모든 부하(Load)의 총 소비 전력을 계산하고, 안정성을 위해 20~30%의 여유(Headroom)를 더해 정격 출력(W)을 결정합니다. (예: 45W 필요 시 MDR-60 선택)

필수 전압/전류 확인: 부하가 요구하는 정확한 DC 전압(V)과 최대 전류(A)를 확인합니다.
제어반 공간 확인: 확보된 DIN 레일의 가용 폭(mm)을 확인하여, 선택할 모델의 폭(22.5mm, 40mm, 55mm 등)이 적합한지 검토합니다.
모니터링 필요성: 시스템 상태 감시가 필요합니까?

특수 인증 확인: 설치 환경이 위험 지역(Hazardous Location)인 경우, Class I, Division 2 등의 특정 인증(예: MDR-60)을 보유했는지 확인합니다.
