Modbus 통신 (1): Modbus RTU 실용화 지침

Date：2024-03-29

Technical Service Center /Gabriel Li
gabriel@meanwell.com

Modbus는 1979년 모디콘사(구 슈나이더 일렉트릭)가 출시한 직렬 통신 프로토콜입니다. Modbus는 공개적으로 저작권 요구 사항이 없고 배포 및 유지 보수가 용이하기 때문에 산업 분야의 주요 통신 프로토콜 표준 중 하나가 되었으며 산업 전자 장치 간에 일반적으로 사용되는 통신 방법입니다. Modbus는 프로토콜 프레임워크만 정의하며 Modbus RTU 및 Modbus/TCP등의 다른 버전도 있습니다.

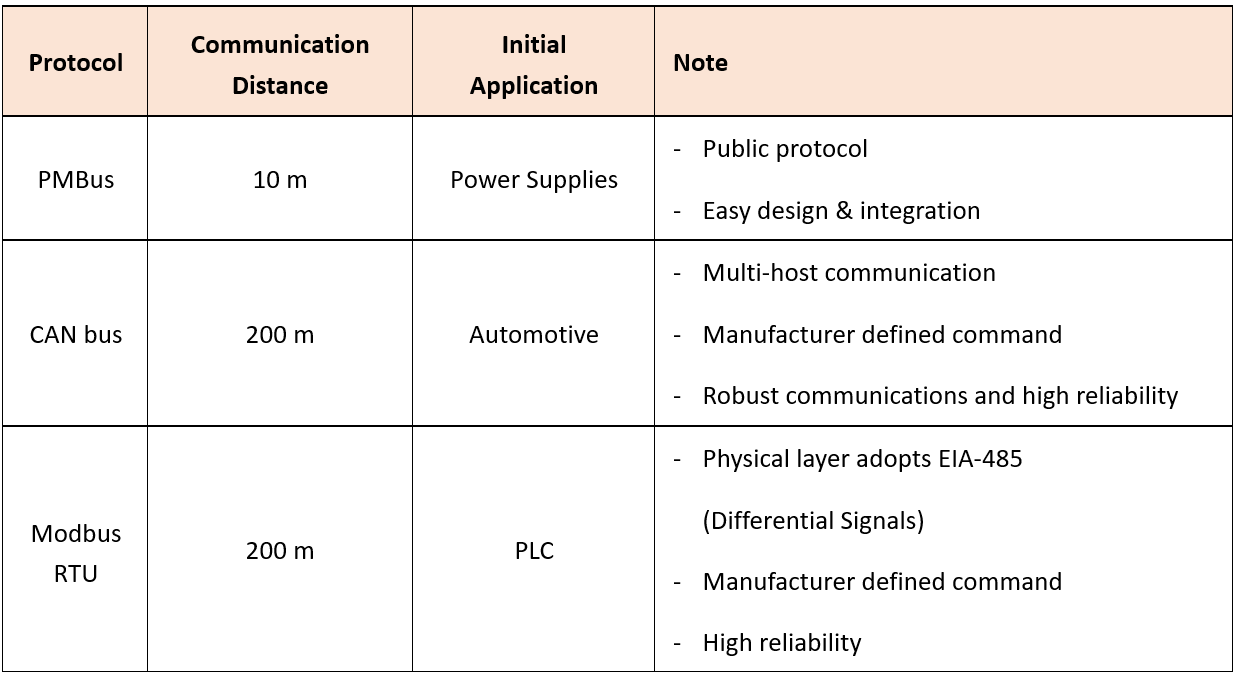

Modbus RTU는 EIA-485(또는 RS-485) 차동 신호를 채택하여 강력한 노이즈 간섭 방지 기능을 제공합니다. 아래 표는 MEAN WELL의 기존 통신 프로토콜을 비교한 것입니다. CAN bus와의 주요 차이점은 Modbus RTU 프로토콜은 master/slave architecture을 채택하여 다중 호스트 통신을 지원하지 않는다는 점입니다.

NOTE： MEAN WELL PMBus의 통신거리는 100KHz, CAN bus는250Kbps, Modbus RTU는115200bps로 확인

MEAN WELL은 아래 표와 같이Modbus RTU를 고출력 디지털 파워 서플라이 및 보안 파워 서플라이 제품군에 도입했습니다.


	Supported Models
MODBus RTU	DRS-240/480、SHP-10K-MOD SHP-30K-MOD、HEP-2300-MOD

프로그래밍이 가능한 디지털 파워 서플라이SHP-30K-55를 예로 들면 통신 수단을 통해 출력 전압을 56V로 설정할 수 있으며 자세한 내용은 user manual의 6.3을 참조해주시기 바랍니다.

MEAN WELL의 디지털 파워 서플라이 및 보안 파워 서플라이 제품군은 프로그래밍 가능한 파워 세팅 및 충전 커브, 두 개 이상의 통신 인터페이스(PMBus/CAN bus/Modbus)를 제공합니다.유연한 설정 기능은 다양한 애플리케이션 요구 사항을 충족할 수 있습니다.



관련 제품 및 어플리케이션 요구 사항은 민웰 대리점 혹은 민웰 기술서비스팀에 문의하시기 바랍니다. 또한 민웰 온라인 EXPO에도 관련 제품 및 솔루션 과정에 대한 내용이 있으니 지속적인 관심 부탁 드립니다.


Reference: Wikipedia
